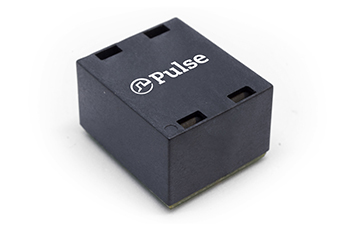

H5201NL

MDL,DUAL,1GD,1:1,SMT,TU, NPB

APPLICATION-LANETHERNET TRANSFORMER/CHOKE
CONSTRUCTIONOPEN FRAME
NUMBER OF PORTSDUAL
PACKAGEBGA BUMP GRID ARRAY
PACKAGE HEIGHT MM11.180
PACKAGE LENGTH MM14.730
PACKAGE WIDTH MM17.270
POE RATING4PAIR POE 30W
ROHS COMPLIANTYES-RoHS-6
SPEED1000BASE-T
TEMPERATURE0 TO 70

Documents

IC Design References

MANUFACTURER PART NUMBER
Microchip / MicrelKSZ9021xxx
Microchip / MicrelKSZ9031RNXCA/CC
RealtekRTL8212F/G
RealtekRTL8214B/FB
